A HONTEC é uma das principais fabricantes de PCBs multicamadas, especializada em PCBs protótipos de alta mistura, baixo volume e turno rápido para indústrias de alta tecnologia em 28 países.
Nosso PCB multicamada passou pelas certificações UL, SGS e ISO9001, também estamos em aplicação das normas ISO14001 e TS16949.
Localizado emShenzhenEm GuangDong, a HONTEC forma parceria com a UPS, DHL e despachantes de classe mundial para fornecer serviços de remessa eficientes. Bem-vindo ao comprar Multilayer PCB de nós. Todo pedido dos clientes está sendo respondido dentro de 24 horas.

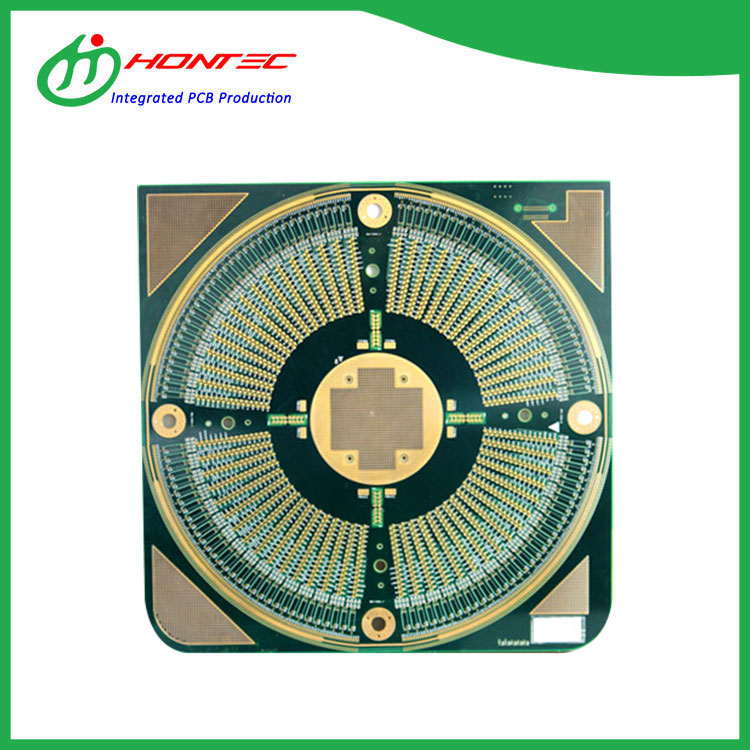

PCB de precisão multicamada - O método de fabricação de placa multicamada é geralmente feito pelo padrão de camada interna primeiro e, em seguida, o substrato de face única ou dupla é feito por método de impressão e gravação, que está incluído na camada intermediária especificada e, em seguida, aquecido, pressurizado e colado. Quanto à perfuração subsequente, é o mesmo que o método de chapeamento através de orifícios da placa de dupla face.
Placa de circuito PCB multicamada-o método de fabricação da placa multicamada é geralmente fabricado pelo padrão da camada interna primeiro e, em seguida, o substrato único ou duplo-face é feito pelo método de impressão e gravura, que está incluído no intercalador designado e depois aquecido, pressurizado e ligado. Quanto à perfuração subsequente, é o mesmo que o método de orifício de revestimento de placa dupla face. Foi inventado em 1961.
Comparada com a placa do módulo, a placa da bobina é mais portátil, pequena em tamanho e leve. Possui uma bobina que pode ser aberta para fácil acesso e uma ampla faixa de frequência. O padrão do circuito é principalmente enrolado, e a placa de circuito com circuito gravado em vez das tradicionais espiras de fio de cobre é usada principalmente em componentes indutivos. Ele tem uma série de vantagens, como alta medição, alta precisão, boa linearidade e estrutura simples. O que se segue é uma placa de bobina de tamanho ultrapequeno de 17 camadas, espero ajudá-lo a entender melhor a placa de bobina de tamanho ultra pequeno de 17 camadas.
BGA é um pequeno pacote em uma placa de circuito pcb e BGA é um método de empacotamento no qual um circuito integrado usa uma placa portadora orgânica. O que se segue é uma pequena BGA PCB de 8 camadas, espero ajudá-lo a entender melhor 8 camadas de uma pequena BGA PCB .
Na era do toque, a tela do capacitor PCB tem sido aplicada a vários equipamentos industriais, como automação industrial, terminais de postos de gasolina, telas de exibição de aeronaves, GPS automotivo, equipamentos médicos, bancos POS e caixas eletrônicos, instrumentos de medição industrial e trilhos de alta velocidade Espere, uma nova revolução industrial está se desenrolando. O que se segue é a PCB da tela do capacitor de cerca de 4 camadas, espero ajudá-lo a entender melhor a PCB da tela do capacitor de 4 camadas.
Em altas velocidades, os traços de PCB de controle de impedância são usados como linhas de transmissão e a energia elétrica pode ser refletida para frente e para trás, semelhante à situação em que ondas na água do lago encontram obstáculos. Os traços de impedância controlada são projetados para reduzir reflexos eletrônicos e garantir a conversão correta entre os traços da placa de circuito impresso e as conexões internas.
