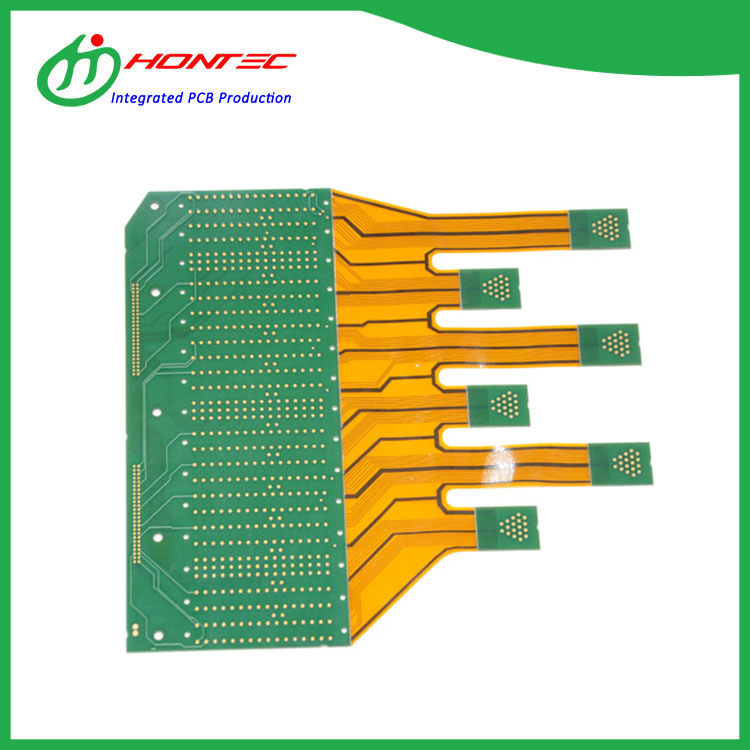

Na evolução da electrónica moderna, as restrições físicas do design do produto tornaram-se tão desafiantes como os requisitos eléctricos. Os engenheiros enfrentam cada vez mais o dilema de instalar mais funcionalidades em espaços mais apertados e, ao mesmo tempo, manter a confiabilidade sob condições dinâmicas. A Placa Rigid-Flex surgiu como resposta a este desafio, aliando a estabilidade estrutural das placas de circuito rígidas com a adaptabilidade dos circuitos flexíveis.HONTECposicionou-se como um fabricante confiável de soluções de placas Rigid-Flex, atendendo indústrias de alta tecnologia em 28 países com experiência especializada na produção de protótipos de alta mistura, baixo volume e giro rápido.
O valor de uma placa Rigid-Flex vai além da mera economia de espaço. Ao eliminar conectores, cabos e juntas de solda que tradicionalmente ligam placas rígidas separadas, esta tecnologia melhora drasticamente a confiabilidade do sistema, ao mesmo tempo que reduz o tempo de montagem e o peso total. Aplicações que vão desde dispositivos médicos e sistemas aeroespaciais até tecnologia vestível e eletrônica automotiva dependem cada vez mais da construção da Rigid-Flex Board para atender às suas metas de desempenho e durabilidade.
Localizado em Shenzhen, Guangdong,HONTECcombina recursos avançados de fabricação com rigorosos padrões de qualidade. Cada placa Rigid-Flex produzida traz a garantia das certificações UL, SGS e ISO9001, enquanto a empresa implementa ativamente os padrões ISO14001 e TS16949 para atender aos exigentes requisitos de aplicações automotivas e industriais. Com parcerias logísticas que incluem UPS, DHL e transitários de classe mundial, a HONTEC garante que os pedidos de protótipos e de produção cheguem a destinos em todo o mundo de forma eficiente. Cada consulta recebe uma resposta dentro de 24 horas, refletindo um compromisso com a capacidade de resposta que as equipes globais de engenharia valorizam.
A decisão de adotar uma placa Rigid-Flex geralmente se resume a diversas vantagens distintas que impactam diretamente a confiabilidade do produto e a eficiência de fabricação. Projetos tradicionais que dependem de conectores, cabos e diversas placas rígidas apresentam possíveis pontos de falha em cada interconexão. Cada conector representa uma junta mecânica suscetível a danos por vibração, corrosão e fadiga ao longo do tempo. Uma placa Rigid-Flex elimina totalmente esses pontos de falha ao integrar circuitos flexíveis que servem como interconexão entre seções rígidas. Essa construção unificada reduz o trabalho de montagem, elimina os custos de aquisição de conectores e elimina o risco de roteamento incorreto de cabos durante a montagem. Para aplicações sujeitas a movimentos repetidos, dobras ou vibrações, a placa Rigid-Flex oferece confiabilidade mecânica superior em comparação com alternativas baseadas em conectores. Além disso, a economia de espaço pode ser substancial, pois as seções flexíveis podem ser dobradas ou dobradas para se ajustarem a formatos irregulares de gabinetes, permitindo que os projetistas utilizem o espaço disponível de maneira mais eficiente. A redução de peso é outro benefício significativo, especialmente para dispositivos médicos aeroespaciais e portáteis, onde cada grama é importante.HONTECtrabalha com os clientes para avaliar esses fatores no início da fase de projeto, garantindo que a decisão de buscar uma placa Rigid-Flex esteja alinhada aos requisitos técnicos e às considerações de volume de produção.
A zona de transição onde o material rígido encontra o material flexível representa a área mais crítica na fabricação da placa Rigid-Flex. A HONTEC emprega controles de engenharia especializados para garantir que essas regiões mantenham a integridade elétrica e a resistência mecânica durante todo o ciclo de vida do produto. O processo começa com a seleção precisa do material, utilizando substratos flexíveis à base de poliimida que mantêm a flexibilidade e oferecem excelente estabilidade térmica. Durante a fabricação, as seções rígidas são construídas com o padrão FR-4 ou laminados de alto desempenho, enquanto as seções flexíveis passam por um processamento cuidadoso para manter sua flexibilidade. A área de transição recebe atenção especial durante os processos de aplicação de cobertura e máscara de solda, garantindo que a interface permaneça livre de concentrações de tensão que poderiam levar à fratura do condutor sob flexões repetidas.HONTECutiliza roteamento de profundidade controlada e técnicas de ablação a laser para definir com precisão os limites de transição. Para projetos de placas Rigid-Flex que exigem flexão dinâmica repetida, a equipe de engenharia avalia o raio de curvatura, os requisitos do ciclo de flexão e a seleção de materiais para otimizar a durabilidade. Os testes de pós-fabricação incluem testes de ciclo flexível para aplicações dinâmicas e testes de estresse térmico para validar se as zonas de transição mantêm a continuidade elétrica apesar das variações de temperatura. Essa abordagem abrangente garante que a placa Rigid-Flex funcione de maneira confiável no ambiente de aplicação pretendido.
Projetar uma placa Rigid-Flex para aplicações que envolvem flexões ou movimentos repetidos requer atenção cuidadosa a vários fatores que diferem das aplicações estáticas.HONTECA equipe de engenharia enfatiza o raio de curvatura como a consideração principal – a proporção entre o raio de curvatura e a espessura do circuito flexível impacta diretamente a vida útil dos traços de cobre sob condições dinâmicas. Uma diretriz geral é manter um raio de curvatura mínimo de pelo menos dez vezes a espessura do circuito flexível para aplicações dinâmicas, embora os requisitos específicos dependam do número de ciclos flexíveis esperados. O roteamento de traços em seções flexíveis requer a colocação escalonada dos condutores, em vez de empilhar os traços diretamente uns sobre os outros, o que cria pontos de tensão durante a flexão. A espessura do revestimento nas zonas de transição recebe consideração especial, pois esta região sofre estresse mecânico concentrado. A HONTEC aconselha os clientes a evitarem colocar vias, componentes ou furos passantes dentro de zonas flexíveis, pois esses recursos criam pontos de tensão localizados que podem levar à falha. As camadas de blindagem, quando necessárias, devem ser projetadas com padrões hachurados em vez de cobre sólido para manter a flexibilidade. O número de ciclos flexíveis previstos – sejam milhares para um produto de consumo ou milhões para equipamentos industriais – informa a seleção de materiais e as regras de projeto. Ao abordar essas considerações durante a fase de projeto, a HONTEC ajuda os clientes a obter soluções de placas Rigid-Flex que atendem aos requisitos de desempenho elétrico e às expectativas de durabilidade mecânica.
A implementação bem-sucedida de uma placa Rigid-Flex requer colaboração que vai além da fabricação de PCB padrão.HONTECfornece suporte de engenharia que começa com o projeto para revisões de capacidade de fabricação, ajudando os clientes a otimizar empilhamentos de camadas, geometrias de zonas de transição e seleções de materiais antes do início da fabricação. Essa abordagem proativa reduz os ciclos de desenvolvimento e evita reprojetos dispendiosos.
Capacidades de fabricação emHONTECabrangem uma ampla gama de configurações de placas Rigid-Flex, desde designs flexíveis simples de duas camadas com reforços rígidos até construções complexas de múltiplas camadas incorporando vias cegas, vias enterradas e múltiplas seções rígidas. As opções de materiais incluem substratos flexíveis de poliimida padrão, materiais de baixa perda para seções flexíveis de alta frequência e laminados sem adesivo avançados para aplicações que exigem estabilidade térmica superior.
A seleção do acabamento de superfície para aplicações de placas Rigid-Flex considera a soldabilidade e a durabilidade flexível, com opções que incluem ouro de imersão para superfícies planas que acomodam componentes de passo fino e ENIG para aplicações que exigem compatibilidade de ligação de fios.HONTECmantém controles rigorosos de processo para manuseio flexível de materiais, incluindo ambientes com umidade controlada durante a fabricação para evitar a absorção de umidade que poderia afetar a qualidade da laminação.
Para equipes de engenharia que buscam um parceiro de fabricação capaz de fornecer soluções confiáveis de placas Rigid-Flex desde o protótipo até a produção,HONTECoferece conhecimento técnico, comunicação ágil e sistemas de qualidade comprovados. A combinação de certificações internacionais, recursos avançados de fabricação e uma abordagem focada no cliente garantem que cada projeto receba a atenção necessária para o desenvolvimento bem-sucedido do produto.
ELIC Rigid-Flex PCB é a tecnologia de furo de interconexão em qualquer camada. Esta tecnologia é o processo de patente da Matsushita Electric Component no Japão. É feito de papel de fibra curta do produto "poli aramida" da DuPont, que é impregnado com resina epóxi de alta função e filme. Em seguida, é feito de formação de furos a laser e pasta de cobre, e folha e fio de cobre são pressionados em ambos os lados para formar uma placa de dupla face condutora e interconectada. Como não há camada de cobre galvanizado nessa tecnologia, o condutor é feito apenas de folha de cobre, e a espessura do condutor é a mesma, o que favorece a formação de fios mais finos.
R-f775 FPC é uma placa de circuito flexível feita de material flexível r-f775 desenvolvida por songdian. Possui desempenho estável, boa flexibilidade e preço moderado
O PCB EM-528K é um tipo de placa composta que conecta PCBs rígidos (RPC) e PCBs flexíveis (FPC) através de orifícios. Devido à flexibilidade do FPC, ele pode permitir a fiação estereoscópica em equipamentos eletrônicos, o que é conveniente para o design 3D. Atualmente, a demanda de PCB flexível rígida está crescendo rapidamente no mercado global, especialmente na Ásia. Este artigo resume a tendência de desenvolvimento e a tendência de mercado da rígida tecnologia de PCB flexível, características e processo de produção
Como o design da PCB R-5795 é amplamente utilizado em muitos campos industriais, a fim de garantir uma alta taxa de sucesso pela primeira vez, é muito importante aprender os termos, requisitos, processos e melhores práticas de design de flexão rígido. O PCB Rigid-Flex Rigid-Flex pode ser visto a partir do nome que o circuito de combinação de flexões rígidas é composto de placa rígida e tecnologia flexível da placa. Esse design é para conectar o FPC multicamada a uma ou mais placas rígidas internamente e / ou externamente.
AP8545R PCB refers to the combination of soft board and hard board. É uma placa de circuito formada combinando a fina camada inferior flexível com a camada inferior rígida e depois laminando em um único componente. It has the characteristics of bending and folding. Devido ao uso misto de vários materiais e várias etapas de fabricação, o tempo de processamento do PCB flexível rígido é mais longo e o custo de produção é maior.
Na verificação de PCB do consumidor eletrônico, o uso de R-F775 PCB não só maximiza o uso de espaço e minimiza o peso, mas também melhora muito a confiabilidade, eliminando assim muitos requisitos para juntas soldadas e fiação frágil propensa a problemas de conexão. O rígido Flex PCB também tem alta resistência ao impacto e pode sobreviver em ambientes de alto estresse.
