Quais são os cenários de aplicativos da HDI PCB?

2025-08-26

Interconexão de alta densidade(HDI) PCBs permitem avanços revolucionários em eletrônicos, empacotando circuitos complexos em projetos compactos. Como líder na fabricação de PCBs de IDH,HOntecoferece soluções exigentes de ponta de precisão para indústrias que exigem precisão, confiabilidade e inovação rápida. Com certificações como UL, SGS e ISO9001 e logística simplificada via UPS/DHL, capacitamos o corte de clientes em 28 países. Abaixo, exploramosHDI PCBAplicações, especificações técnicas e benefícios específicos do setor.

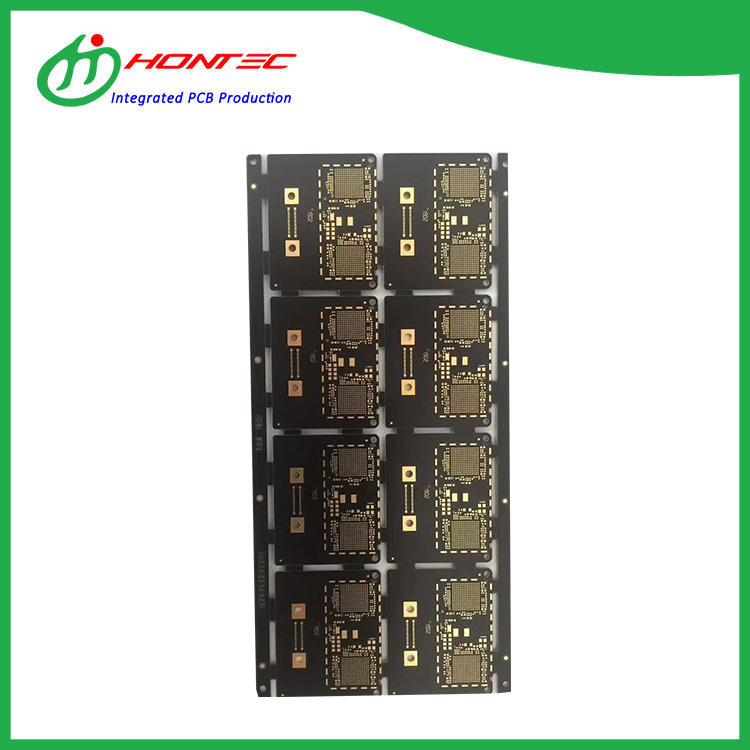

HDI PCB

Compreendendo PCBs IDH

PCBs HDIUse micro-vias, vias cegos/enterrados e traços de linha fina para obter maior densidade de fiação do que as placas tradicionais. Isso permite:

Miniaturização: tamanhos de dispositivo encolhido em 40-60%.

Desempenho aprimorado: reduza a perda de sinal e a conversa cruzada.

Integração de várias camadas: suporta projetos complexos em espaços restritos.


Cenários de aplicação de PCBs HDI

A. Eletrônico de consumo

Smartphones/tablets: Ativa designs ultrafinos com matrizes de várias câmeras e módulos 5G.

Wearables: Powers Compact Health Monitores e fones de ouvido AR/VR.

B. Dispositivos médicos

Sistemas de imagem: máquinas de ressonância magnética e dispositivos portáteis de ultrassom.

Implantes: monitores cardíacos com materiais biocompatíveis.

C. Eletrônica automotiva

ADAS: Sensores LiDAR e unidades de controle autônomo.

Infotainment: displays de alta resolução e hubs de conectividade.

D. aeroespacial e defesa

Avônicos: sistemas de controle de vôo com blindagem EMI.

Comunidades de satélite: pranchas leves e resistentes à radiação.

E. Telecomunicações

Infraestrutura 5G: estações base e amplificadores de RF.

Roteadores/comutadores: transmissão de dados de alta velocidade.

F. Automação industrial

Robótica: controladores de motor e interfaces de sensor.

Gateways IoT: dispositivos de computação de arestas.



Parâmetro Faixa padrão Capacidade avançada
Contagem de camadas 4–20 camadas Até 30 camadas
Rastreio/espaço mínimo 3/3 mil (76,2 μm) 2/2 mil (50,8 μm)
Micro-VIA Diâmetro 0,1 mm 0,075 mm
Espessura da placa 0,4-3,0 mm 0,2–5,0 mm
Acabamento superficial Enig, hasl, prata de imersão OSP, ouro duro
Material FR-4, High-TG, Rogers Poliimida, livre de halogênio
