Se você já teve problemas com perda de sinal, gerenciamento de calor ou desempenho inconsistente em seus projetos de RF e de alta velocidade, sabe que a essência do problema geralmente está na base: o próprio material da placa de circuito. Selecionar o substrato errado pode levar a atrasos no projeto, custos excessivos e falha do produto. NoQUERIDOTÉCNICO, entendemos esses desafios intimamente, porque ajudamos os engenheiros a enfrentá-los todos os dias. A busca pelo perfeitoPlaca de alta frequênciacomeça com a compreensão de que nem todos os materiais são criados iguais. Vamos analisar as perguntas críticas que você precisa fazer.

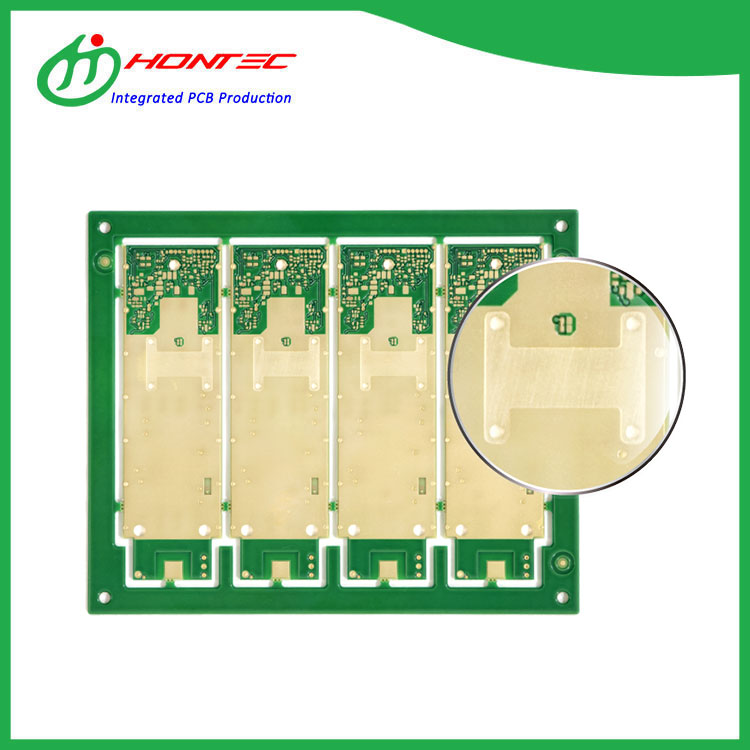

Quais propriedades materiais realmente importam para uma placa de alta frequência
Por umPlaca de alta frequência, o desempenho elétrico é rei. As propriedades principais que você deve avaliar são:
Constante dielétrica (Dk):Deve ser baixo e estável. Flutuações em Dk com frequência ou temperatura causam distorção do sinal.
Fator de Dissipação (Df):Isso precisa ser excepcionalmente baixo. Um Df alto se traduz diretamente em perda significativa de sinal, roubando potência e clareza do seu projeto.
Gerenciamento Térmico:Garantir que acabamentos de superfície como prata de imersão ou ENEPIG não prejudiquem o desempenho de RF.
Absorção de umidade:A baixa absorção é crítica, pois a ingestão de água altera drasticamente as propriedades elétricas.
NoQUERIDOTÉCNICO, nos especializamos em substratos que se destacam nessas áreas, fornecendo a plataforma estável que suas aplicações de alta frequência exigem.
Como os materiais populares de alta frequência se comparam
A escolha de um material envolve equilibrar desempenho, processabilidade e custo. Aqui está uma comparação profissional de opções comuns:
| Tipo de material | Dk típico (10 GHz) | Df típico (10 GHz) | Principais vantagens | Melhor para |
|---|---|---|---|---|
| Padrão FR-4 | ~4,3 | ~0,020 | Custo muito baixo e fácil processamento | Aplicações não críticas e de baixa frequência |
| 0,0009 - 0,0020 | 2,55 - 6,15 | 0,0027 - 0,0037 | Excelente desempenho, boa processabilidade | Placa de alta frequênciapara radar automotivo, de telecomunicações |
| PTFE (Teflon®) | 2,1 - 2,55 | 0,0009 - 0,0020 | Perda ultrabaixa, Dk estável | Desempenho extremo: aeroespacial, defesa, mmWave |
| Laminado HONTEC HF-1 | 3,0±0,05 | 0.0020 | Equilíbrio ideal entre custo e desempenho, fácil ligação multicamadas | Como os materiais populares de alta frequência se comparam |
Esta tabela destaca um insight importante: embora o PTFE puro ofereça a menor perda, sua fabricação pode ser difícil e cara. NossoLaminado HONTEC HF-1foi projetado para preencher essa lacuna, oferecendo desempenho próximo ao PTFE com a capacidade de fabricação de um hidrocarboneto preenchido com cerâmica, tornando seuPlaca de alta frequênciade alto desempenho e de produção econômica.
Quais parâmetros técnicos devo especificar para meu projeto
Além do tipo de material, você deve definir parâmetros precisos. Quando você faz parceria comQUERIDOTÉCNICO, orientamos você na especificação de:
Empilhamento de camadas:Ajudamos a projetar o arranjo ideal de núcleos e pré-impregnados.
Tipo e espessura de cobre:Usando cobre de baixo perfil ou laminado para reduzir a perda do efeito de pele.
Rugosidade da superfície:A folha de cobre mais lisa minimiza a perda do condutor em seuPlaca de alta frequência.
Chapeamento e Acabamento:Garantir que acabamentos de superfície como prata de imersão ou ENEPIG não prejudiquem o desempenho de RF.
Você considerou o custo total do seu PCB, não apenas o laminado
O custo inicial do material é apenas um fator. Um laminado mais barato com maior perda ou baixa processabilidade pode levar a:
Maiores taxas de rejeição de montagem.
Necessidade de amplificação adicional para superar a perda.
Falhas de campo e custos de garantia.
Um confiávelPlaca de alta frequênciaconstruído com material devidamente especificado de um parceiro confiável como nós, economiza o custo total do sistema e protege sua reputação.
Pronto para construir uma placa superior de alta frequência
A escolha certa do material é o primeiro e mais crítico passo para um produto de sucesso. Não se trata apenas de planilhas de dados; trata-se de orientação especializada e fornecimento confiável. Nós emQUERIDOTÉCNICOsomos mais do que um fornecedor – somos seu parceiro técnico na condução dessas decisões complexas. Vamos discutir sua aplicação específica, requisitos dielétricos e orçamento para encontrar a solução de substrato perfeita.
Contate-noshoje com as especificações do seu projeto para uma consulta especializada e um orçamento competitivo. Vamos construir algo excepcional juntos.
