Ao projetar eletrônicos modernos, um desafio persistente mantém muitos engenheiros acordados à noite. Como podemos garantir que os sinais viajem de forma limpa e confiável em velocidades incrivelmente altas. Esta questão está no cerne de aplicações de alto desempenho, como infraestrutura 5G, radar avançado e comunicações por satélite. No centro da resolução deste desafio está aHplaca de alta frequência. NoHONTEC, nos especializamos na elaboração desses componentes críticos, transformando princípios teóricos de projeto em produtos tangíveis e de alta confiabilidade que atendem às rigorosas demandas da tecnologia atual.
Quais são os princípios básicos por trás da minimização da perda de sinal

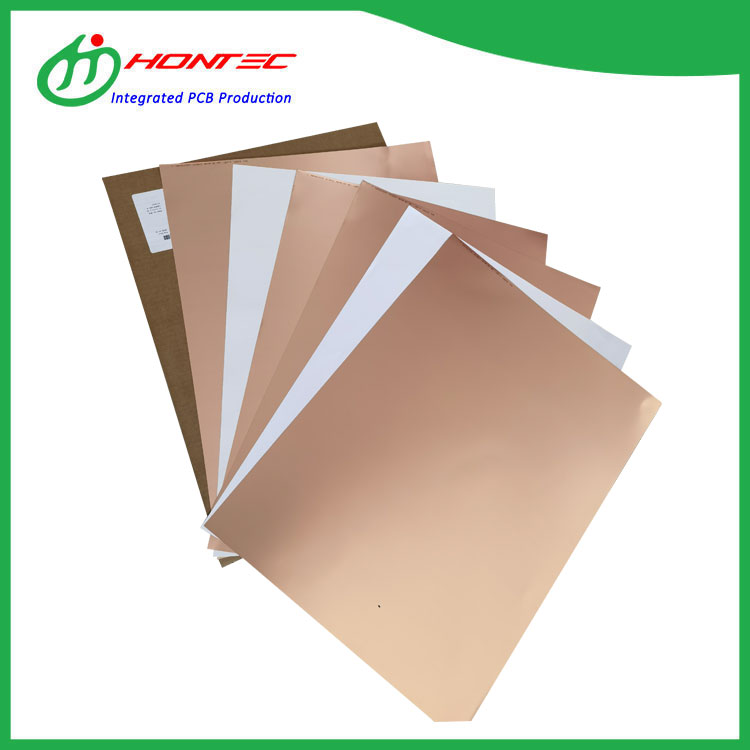

Para lidar com a perda de sinal, devemos primeiro entender o que a causa. UMPlaca de alta frequêncianão é apenas um PCB padrão. Seu design controla meticulosamente vários fatores-chave. A consistência da constante dielétrica (Dk) é fundamental, pois variações podem distorcer os sinais. Igualmente crítico é o fator de dissipação (Df), que determina quanta energia do sinal é perdida na forma de calor dentro do material do substrato. NoHONTEC, nossa filosofia de design começa com a seleção do material. Fazemos parceria com os principais fornecedores de laminados para usar substratos com valores Dk/Df ultrabaixos e estáveis, garantindo um comportamento de sinal previsível desde a base da placa.
Como a impedância controlada e o roteamento de precisão fazem a diferença
Uma vez escolhido o material certo, a precisão assume o controle. Como podemos manter a integridade do sinal em todo o caminho do rastreamento. A resposta está no roteamento de impedância controlada e no design sofisticado de empilhamento. Nossa equipe de engenharia utiliza software de simulação avançado para modelar o empilhamento de PCB antes do início da fabricação. Isso nos permite definir larguras e espaçamentos precisos dos traços para atingir a impedância alvo, normalmente 50 ou 100 ohms, minimizando os reflexos. Por umPlaca de alta frequência, essa precisão não é negociável. Garantimos tolerâncias de impedância rigorosas, muitas vezes tão baixas quanto ±5%, para garantir que seu projeto tenha o desempenho simulado.
Quais recursos específicos do produto combatem a interferência eletromagnética
A interferência, tanto emitida quanto recebida, pode paralisar um circuito sensível. Então, como é que um bem projetadoPlaca de alta frequênciaproteger contra isso. Nossa abordagem integra múltiplas estratégias diretamente na fabricação da placa:
Esquemas de aterramento avançados:Utilizando aterramento multiponto e planos de aterramento dedicados para fornecer uma referência e blindagem limpas.
Vias de Blindagem:Implementação de vias de "costura" escalonadas em torno de traços críticos para criar gaiolas de Faraday.
Acabamento de superfície:Oferecendo opções como Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) para condutividade de superfície superior e integridade de sinal em altas frequências.
Para ilustrar as especificações que dão vida a esses princípios, considere os parâmetros de um padrãoHONTECобеспечьте надежную и высокопроизводительную основу, которой заслуживают ваши инновации.
| Categoria de parâmetro | Especificação típica | Beneficiar |
|---|---|---|
| Material principal | Rogers RO4350B, Taconic TLY | Baixa perda, Dk estável para desempenho consistente |
| Tolerância de Impedância | Благодаря этому наше предприятие соответствует самым высоким стандартам качества и производительности. | Reduz a reflexão do sinal e garante a integridade |
| Traço/espaço mínimo | 3/3 mil. | Permite roteamento denso e de alta velocidade |
| Acabamento de superfície | ENEPIG, Prata de Imersão | Excelente desempenho de efeito de pele de sinal |
| Tolerância de furo chapeado | ±2 mil | Garante confiabilidade por meio de conexões e blindagem |
Por que a parceria com um fabricante especializado é crucial
Projetando um confiávelPlaca de alta frequênciatranscende seguir uma lista de verificação. Requer profundo conhecimento do material, fabricação de precisão e testes rigorosos. É aqui queHONTECvantagem fica clara. Nossa experiência transforma projetos complexos em produtos fabricáveis e de alto rendimento. Nós não fornecemos apenas placas; nos tornamos uma extensão de sua equipe de engenharia, oferecendo feedback de Design for Manufacturability (DFM) para evitar problemas. Com nossos equipamentos de última geração e ambiente de processo controlado, garantimos que cadaPlaca de alta frequênciaque sai de nossas instalações atende aos mais altos padrões de qualidade e desempenho.
Você está pronto para eliminar a perda de sinal e a interferência do seu próximo projeto de alta velocidade? Faça parceria com uma equipe que entende as nuances críticas. DeixarHONTECforneça a base confiável e de alto desempenho que sua inovação merece.Contate-noshoje com os requisitos do seu projeto e vamos discutir como podemos dar vida às suas aplicações de alta frequência mais desafiadoras.
